Abdeckung für ein Server-Gehäuse

Ein Gehäuse mit offener Seitenwand ist laut, staubig und sieht nach Baustelle aus. Zwei zugeschnittene Platten lösen das — vorausgesetzt, die Ausschnitte sitzen, und dafür braucht es die Maße des Gehäuses.

Foto eines offenen Rechnergehäuses mit drei Lüftern, über die ein Maßraster gelegt ist

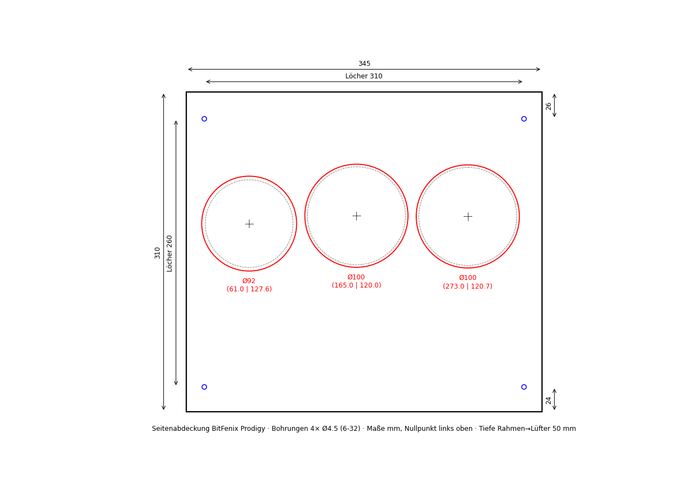

Technische Zeichnung der oberen Platte: ein Rechteck mit Außenmaß 345 mal 310, vier blaue Bohrungen in den Ecken und drei rote Lüfterkreise mit Durchmesser und Mittelpunktskoordinaten
Die Zeichnung, aus der geschnitten wird. Die roten Kreise sind die Schnittlinien, die grau gestrichelten die Lüfter dahinter.

Wie die Maße zustande kamen

Gemessen wurde an einem Foto — mit Zollstock im Bild und ein paar Handmaßen. Dabei kam heraus, dass das Foto je Achse einen eigenen Maßstab hat: waagerecht 4,71, senkrecht 4,605 Bildpunkte je Millimeter. Der Zollstock allein lag dazwischen und hätte in beide Richtungen einen Fehler eingebaut.

Die untere Platte wurde zuerst geschnitten und am Gehäuse probiert: Kühleraussparung und Löcher passten. Erst danach kam die obere dran. Das ist billiger als zweimal die große Platte.

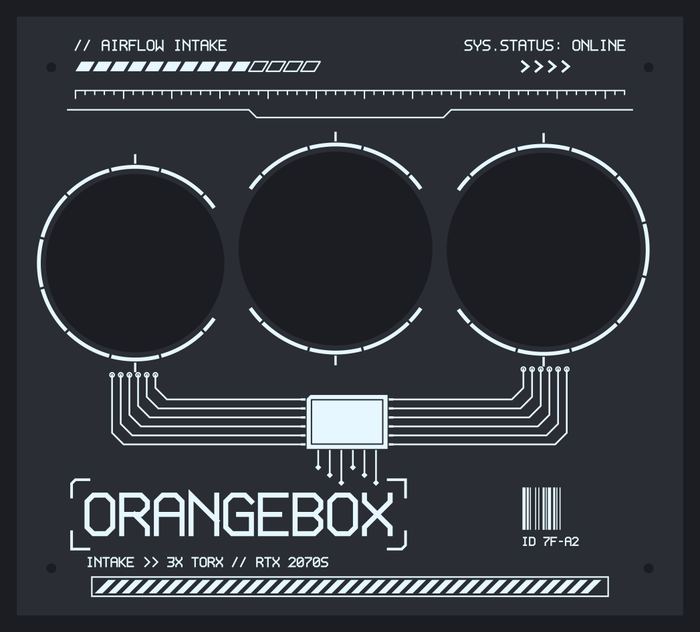

Entwurf der Gravur: drei große Kreise für die Lüfter, darüber eine Skala und der Schriftzug AIRFLOW INTAKE, darunter Leiterbahnen zu einem Chip und der Name ORANGEBOX in eckiger Schrift, dazu ein Strichcode
Die Gravur ist eine eigene, eckige Strichschrift aus demselben Skript — keine installierte Schrift, nur geschlossene Flächen.
